Sistema de automatización doméstica diseñado para operar de forma autónoma, segura y tolerante a fallos, utilizando comunicación peer-to-peer entre nodos ESP32 mediante ESP-NOW, sin dependencia de red Wi-Fi ni broker central.
Este repositorio documenta el proceso completo de diseño, prototipado, validación experimental e iteración de un sistema IoT descentralizado con ESP32 y ESP-NOW.
Los módulos incluidos pueden encontrarse en distintos estados de abstracción:
- Versiones finales con esquemáticos y diseños PCB.
- Placas de interconexión (solo PCB) orientadas a exponer pines físicos.
- Versiones preliminares o simplificadas utilizadas durante el proceso de validación experimental.
Cada módulo se documenta en su propio directorio dentro de hardware/,
incluyendo:
- El propósito funcional.
- Nivel de abstracción (esquemático completo, solo PCB, placa de interconexión).
- Relación entre diseño y la implementación física real.
- Decisiones de diseño relevantes y limitaciones conocidas.
La estructura general del directorio hardware/ es la siguiente:
hardware/
├── nodemcu_sensor_pcb
├── nodemcu_ssr_pcb
├── sensor_pcb
└── ssr_pcb
Cada uno de estos directorios incluye su propio README detallado.
Este repositorio no está orientado a la reproducción directa del sistema, sino a la comprensión del proceso de diseño y validación.
Se recomienda el siguiente orden de lectura:
- README principal (este archivo), para entender la arquitectura general.
- Directorio
hardware/, donde cada módulo cuenta con un README específico. - Directorios de firmware y configuración (ESPHome / Home Assistant), según interés.
Cada módulo de hardware debe interpretarse como una unidad independiente, con su propio contexto, alcance y nivel de madurez.
El sistema está compuesto por nodos ESP32 que toman decisiones localmente y se comunican entre sí mediante ESP-NOW. La supervisión mediante Home Assistant es opcional y no afecta la operación del sistema ante caídas de red o servidor.
- El nodo sensor detecta presencia mediante radar mmWave.
- Se evalúa la luminosidad ambiente.
- Si se cumplen las condiciones, se envía un token de acción vía ESP-NOW.
- El nodo actuador conmuta la carga y confirma la acción localmente.
Durante el desarrollo del nodo actuador se realizaron varias iteraciones en el diseño del SSR, motivadas por pruebas prácticas y validación experimental del comportamiento del circuito.
En la imagen se observan dos PCBs del SSR diseñado en KiCad: una vista frontal y una vista posterior.
En la cara posterior se aprecia la etapa de control basada en un transistor, cuya resistencia en la base permite regular la amplificación de corriente en el colector, junto a un LED indicador conectado en paralelo para señalización de activación. El emisor del transistor se conecta a tierra mediante un bypass implementado con una resistencia de 0 Ω.
Esta configuración permite limitar la corriente suministrada al optoacoplador (MOC), evitando la sobrecarga de los pines GPIO del ESP32 y manteniendo corrientes de activación seguras, cercanas a los 9 mA por cada SSR activo.
El diseño inicial del SSR se basó en ingeniería inversa de un módulo comercial capaz de operar con tensiones de control en un rango amplio (aprox. 3 V a 32 V). Si bien el principio de funcionamiento era correcto, la reproducción directa del diseño no resultó funcional al implementarse en una PCB propia, presentando fallas de activación consistentes durante las pruebas.
Ante este comportamiento, se optó por una solución experimental que permitiera controlar de forma más precisa la corriente de excitación del optoacoplador (MOC). Para ello, se utilizó el LED indicador, que opera con corrientes del orden de microamperes, junto con un transistor conectado en paralelo, actuando como una etapa de control de corriente hacia el MOC, equivalente a una resistencia variable, aprovechando las características de ganancia (hFE) del transistor.
Esta solución fue implementada y validada en tres SSR independientes, obteniendo corrientes de activación muy similares entre unidades, lo que permitió confirmar la reproducibilidad y estabilidad del enfoque.
Una vez validado el comportamiento del SSR en condiciones reales de carga, el diseño fue posteriormente simplificado en la versión final, eliminando la etapa activa cuando fue posible y ajustando la limitación de corriente mediante resistencias, manteniendo un consumo seguro para los GPIO del ESP32.
Inicialmente se evaluó el uso de MQTT como protocolo de comunicación entre nodos. Sin embargo, debido a la latencia introducida por el broker y a la dependencia de red, se optó por migrar a ESP-NOW.
El uso de comunicación peer-to-peer permitió reducir la latencia, eliminar dependencias externas y garantizar la operación local del sistema ante caídas de red o del servidor de supervisión.
Los prototipos de las placas PCB fueron diseñados en KiCad y posteriormente fabricados mediante fresado CNC a partir de G-code generado con FlatCAM.
Este enfoque permitió iterar sobre el diseño del SSR, validar cambios eléctricos en hardware real y ajustar parámetros de corriente y activación sin depender de servicios externos de fabricación.
El sistema está compuesto por dos ESP32 independientes que se comunican entre sí mediante ESP-NOW. Uno de ellos actúa como nodo sensor, equipado con radar mmWave para detección de presencia y un sensor de luminosidad. El segundo funciona como nodo actuador e integra un SSR diseñado en KiCad para el control seguro de carga eléctrica.
A continuación se incluyen videos demostrativos del funcionamiento real del sistema en condiciones de uso, con el hardware y firmware descritos en este repositorio.

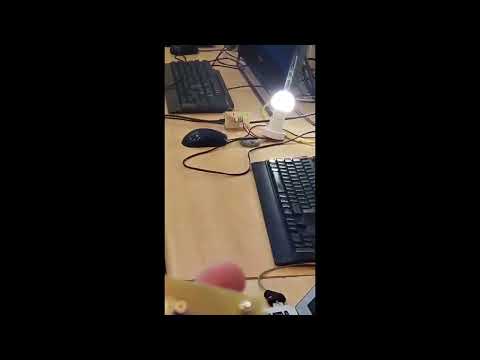

En este video se muestra el funcionamiento del nodo actuador cuando el sistema se encuentra en modo override, permitiendo la conmutación manual de los SSR desde Home Assistant.
El control manual no interfiere con la lógica distribuida del sistema y puede habilitarse o deshabilitarse sin afectar la comunicación ESP-NOW entre nodos.

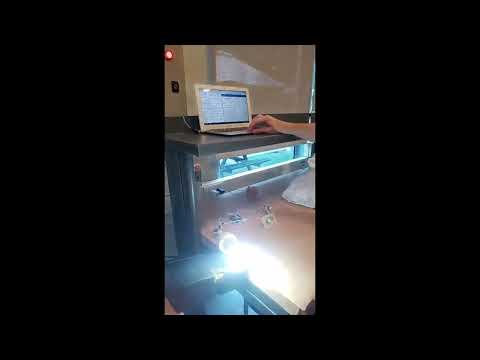

Este video muestra la detección de presencia mediante radar mmWave en el nodo sensor y la posterior activación automática del nodo actuador bajo condiciones de baja luminosidad.
La decisión se toma de forma local en el nodo sensor y se comunica al nodo actuador mediante ESP-NOW, sin dependencia de red Wi-Fi ni servidor central.
Las capturas de pantalla corresponden al servidor de Home Assistant ejecutándose en Docker sobre un MacBook Air A1465 utilizado como host de pruebas.
Home Assistant se utiliza como capa de supervisión y control manual (override), sin actuar como punto único de fallo del sistema.
En el dashboard, el nodo esp32-a corresponde al nodo sensor, donde se visualiza el estado de presencia detectada y el nivel de luminosidad ambiental medido en lux.
El nodo esp32-b corresponde al nodo actuador. Desde este se permite el control manual de hasta cuatro SSR independientes cuando el modo override está habilitado. En modo automático, los SSR se activan de forma simultánea cuando el nodo sensor (esp32-a) envía un token de activación al detectar presencia bajo condiciones de baja luminosidad.
Los SSR permanecen activos mientras se mantenga la detección de presencia en la habitación, desactivándose automáticamente al cesar dicha condición.
ESPHome se emplea para la configuración y el monitoreo de los nodos ESP32.
El sistema se encuentra en un estado funcional y estable a nivel experimental. No se contemplan nuevas funcionalidades mayores en el corto plazo, aunque podrían realizarse mejoras menores o ajustes documentales.
El repositorio tiene como objetivo principal servir como referencia técnica del proceso de diseño, prototipado e iteración de un sistema IoT descentralizado.
El diseño del hardware, el desarrollo del firmware y la documentación del sistema fueron realizados por el autor de este repositorio.
El ensamblaje y la soldadura de los prototipos fueron realizados con el apoyo de un colaborador durante la etapa de prototipado.
